Différentiel type A ou AC : quel choix pour protéger chaque circuit du tableau électrique ?

24 septembre 2026 Éléonore Chabanelle 7 min de lecture

Entre un différentiel type A et un type AC, le choix dépend surtout des appareils alimentés. Le type AC convient à de nombreux circuits courants, tandis que le type A détecte aussi certains courants continus pulsés produits par des équipements électroniques. Une répartition adaptée aide à respecter la norme NF C 15-100 et à protéger les occupants du logement.

Table des matières

Ce que surveille réellement un interrupteur différentiel

L’interrupteur différentiel compare en permanence le courant qui entre dans un circuit avec celui qui en ressort. En fonctionnement normal, les deux valeurs sont identiques. Si une partie du courant s’échappe vers la terre, par exemple à travers un appareil défectueux ou le corps d’une personne, un déséquilibre apparaît. Il s’agit d’un courant de fuite.

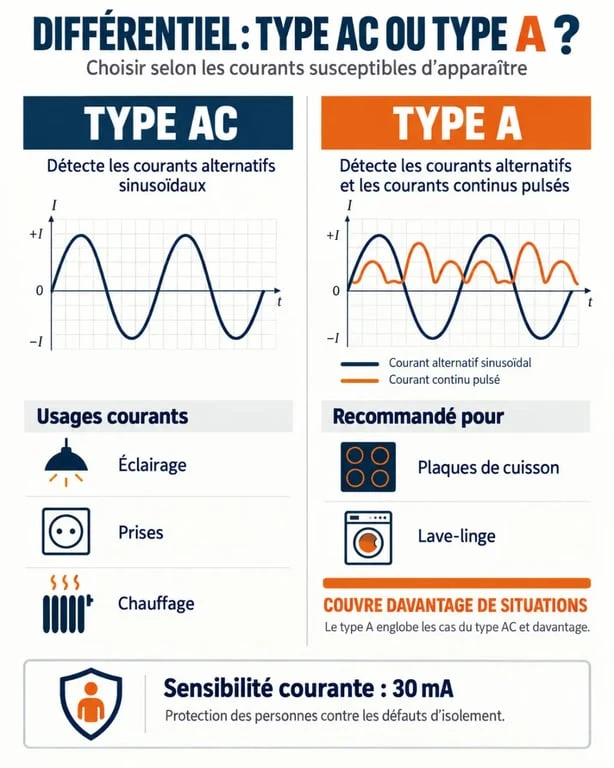

Infographie comparative sur le différentiel type A ou AC et leurs usages électriques

Dans un logement, la sensibilité utilisée pour la protection des personnes est généralement de 30 mA. Lorsque la différence entre le courant entrant et le courant sortant dépasse ce seuil, l’appareil coupe l’alimentation. Cette coupure limite le risque d’électrisation ou d’électrocution.

Interrupteur différentiel et disjoncteur : deux rôles complémentaires

Un interrupteur différentiel ne protège ni les câbles contre une surcharge ni l’installation contre un court-circuit. Cette mission revient aux disjoncteurs divisionnaires, placés en aval pour chaque circuit : éclairage, prises, four ou lave-linge. Le disjoncteur différentiel réunit ces deux fonctions dans un même appareil. Il ne faut donc pas confondre les deux équipements au moment de composer un tableau électrique.

Concrètement, l’interrupteur différentiel est installé en tête de rangée. Il alimente ensuite plusieurs disjoncteurs. Son type doit donc correspondre aux appareils présents sur l’ensemble des circuits qu’il protège.

Différentiel type A ou AC : la différence décisive

Les deux dispositifs détectent les défauts de courant alternatif. La différence concerne les formes de courant que certains appareils électroniques peuvent produire lors d’un défaut. Le type A couvre davantage de situations que le type AC.

NF C 15-100 : la référence officielle des installations électriques basse tension · Découvrez la série de normes NF C 15-100 et accédez à sa version officielle et à jour via AFNOR Éditions.

Type de différentiel	Courants détectés	Usages habituels	Limite principale
Type AC	Courants alternatifs sinusoïdaux	Éclairage, prises de courant usuelles, circuits de chauffage ou appareils simples	Non prévu pour certains défauts à composante continue pulsée
Type A	Courants alternatifs et courants continus pulsés	Plaques de cuisson, lave-linge et circuits alimentant des équipements électroniques de puissance	Plus coûteux, sans remplacer une protection spécifique lorsque l’équipement l’exige

Pourquoi les appareils récents changent la donne

Une alimentation à découpage, un variateur de puissance ou une carte électronique peuvent modifier la forme du courant en cas de défaut. Le type A est conçu pour continuer à détecter un défaut comprenant une composante continue pulsée, alors que le type AC répond à un besoin plus standard.

Cette distinction a une conséquence pratique dans le tableau. Un seul circuit peut imposer le choix du différentiel pour toute la rangée. Ajouter plus tard un appareil équipé d’une électronique de puissance sous un type AC peut rendre la répartition initiale inadaptée. Il est donc utile d’anticiper les équipements prévus dans la cuisine, la buanderie ou le garage avant de choisir les protections.

Quels circuits placer sous un type A et lesquels laisser sous un type AC ?

La NF C 15-100 impose un interrupteur différentiel de type A pour les circuits alimentant les plaques de cuisson et le lave-linge. Ces départs ne doivent pas être placés derrière un simple type AC. Dans une installation neuve ou une rénovation complète, cette règle doit être prise en compte dès la conception du tableau.

Les circuits à identifier avant tout achat

Plaques de cuisson : circuit dédié à raccorder sous un type A.
Lave-linge : circuit dédié à protéger par un type A.
Borne de recharge de véhicule électrique : le choix dépend de la borne et de sa détection du courant continu. Il faut suivre les prescriptions du fabricant et de l’installateur.
Autres appareils électroniques : lave-vaisselle, four, pompe, climatisation ou équipements pilotés peuvent nécessiter une analyse de leur notice et de leur circuit. Ils ne doivent pas être basculés automatiquement dans la même catégorie.

Les prises classiques, l’éclairage ou les radiateurs électriques peuvent généralement être répartis sous des différentiels type AC, à condition qu’aucune exigence particulière ne s’applique à l’appareil ou à l’installation. Le type A peut aussi protéger ces circuits. Remplacer un type AC par un type A n’abaisse pas le niveau de protection. En revanche, il ne faut pas faire l’inverse pour un circuit qui requiert un type A.

Composer un tableau conforme : sensibilité, calibre et répartition

Le choix entre type A et type AC ne suffit pas. Pour sélectionner un interrupteur différentiel, il faut aussi vérifier sa sensibilité, son calibre et la manière dont les départs sont distribués dans le tableau.

30 mA, 40 A ou 63 A : ne pas confondre les indications

La mention 30 mA correspond à la sensibilité différentielle. Elle indique le seuil de fuite qui provoque le déclenchement pour protéger les personnes. Le calibre, exprimé en ampères, indique l’intensité maximale que l’interrupteur peut supporter. Les modèles courants comprennent notamment les calibres 25 A, 40 A et 63 A.

Le bon calibre se détermine à partir de la puissance et des disjoncteurs placés en aval, selon les règles de dimensionnement applicables. Choisir systématiquement un 40 A ou un 63 A sans évaluer la charge de la rangée n’est pas fiable. En cas de doute, l’avis d’un électricien est préférable, surtout lors d’une rénovation ou de l’ajout d’un appareil puissant.

Éviter qu’une seule panne ne coupe tout le logement

Un différentiel peut protéger jusqu’à 8 circuits, mais utiliser cette capacité maximale n’est pas toujours souhaitable. Répartir les usages limite les conséquences d’un déclenchement. Il vaut mieux éviter de placer toutes les prises, tout l’éclairage ou tous les équipements essentiels sous le même appareil.

La NF C 15-100 prévoit au minimum 2 interrupteurs différentiels dans un logement. Pour un logement de plus de 100 m², il en faut au moins 3. Une organisation pratique consiste à regrouper les circuits de cuisine et de buanderie sous un type A, puis à répartir l’éclairage et les prises sur un ou plusieurs types AC. Ainsi, un défaut sur le lave-linge ne plonge pas nécessairement toutes les pièces dans le noir.

Les vérifications à faire avant la mise sous tension

Avant de remplacer ou d’ajouter un différentiel, vérifiez le repérage des circuits, la compatibilité avec le tableau et le calibre retenu. L’appareil se fixe généralement sur le rail DIN, en tête de rangée, puis alimente les disjoncteurs par un raccordement adapté, souvent באמצעות un peigne. Une intervention sur un tableau électrique comporte des risques. Coupez l’alimentation générale et confiez le raccordement à un professionnel si vous ne maîtrisez pas la procédure.

Listez les appareils et les circuits dédiés existants ou prévus.
Placez les plaques de cuisson et le lave-linge sous un différentiel type A 30 mA.
Répartissez les autres circuits entre les différentiels pour conserver un service minimal en cas de déclenchement.
Contrôlez le calibre en fonction des circuits en aval.
Testez périodiquement chaque interrupteur avec son bouton test, conformément aux indications du fabricant.

Le repère est simple : choisissez le type A dès qu’un circuit l’exige, utilisez le type AC pour les usages compatibles et ne considérez jamais le différentiel comme un substitut aux disjoncteurs. Cette méthode permet d’obtenir un tableau plus lisible, plus évolutif et adapté aux équipements du logement.
