Sabot de charpente : 3 points de contrôle pour garantir la solidité de vos assemblages

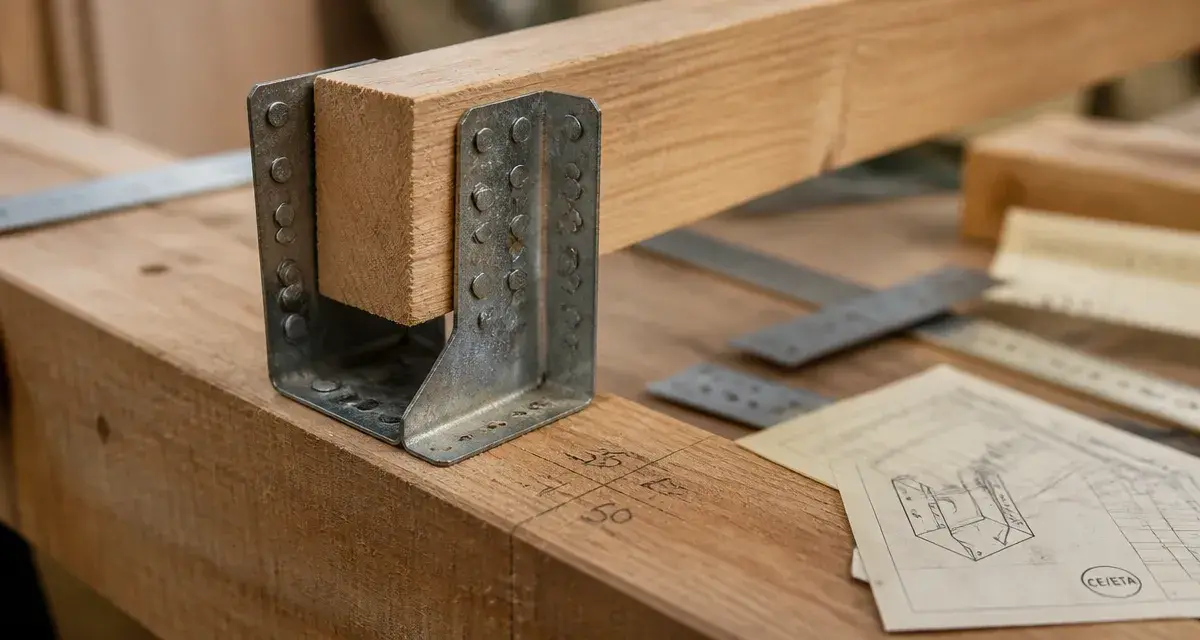

Dans la construction bois, le sabot de charpente assure la liaison entre une poutre porteuse et une solive. Cette pièce métallique transfère les charges et garantit la stabilité de l’ouvrage. Une sélection inadaptée ou une pose approximative fragilise la structure. Maîtriser les mécanismes de fixation et les contraintes mécaniques est indispensable pour pérenniser tout projet de construction ou de rénovation.
Les différents types de sabots de charpente selon l’usage
Le marché propose une vaste gamme de connecteurs, chacun répondant à des contraintes de charge et de géométrie spécifiques. Le choix conditionne directement la capacité de reprise d’effort de l’assemblage. Il est nécessaire d’évaluer la section des bois et le type de charge avant de sélectionner le modèle adéquat.
Testez vos connaissances : Pose des sabots de charpente

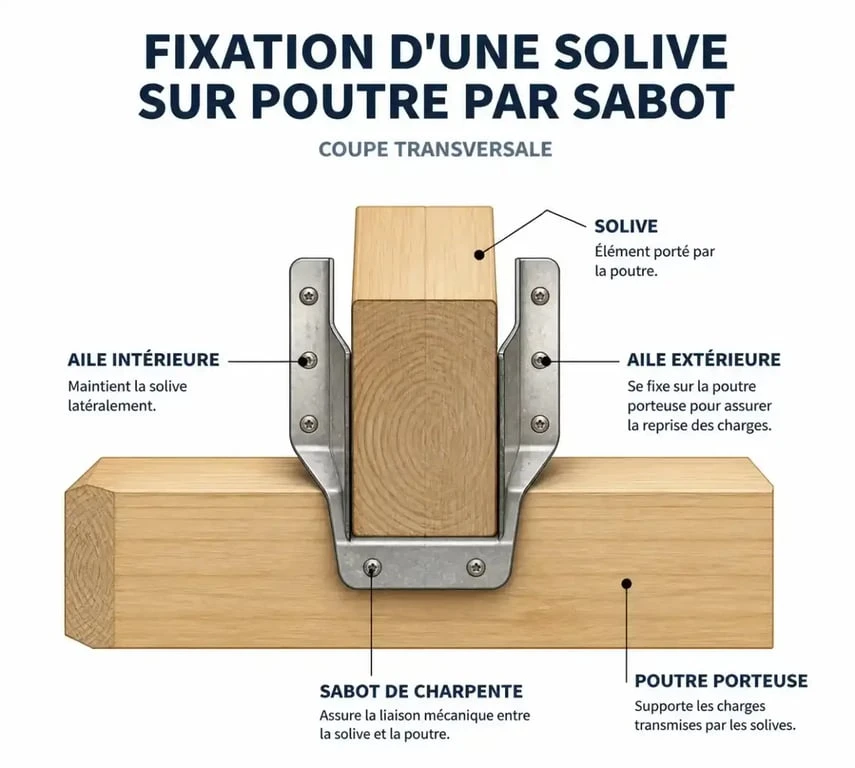

Sabots à ailes intérieures vs extérieures
Les sabots à ailes extérieures sont les plus courants. Ils permettent une fixation directe sur le bois porteur et offrent un accès facilité pour les outils de clouage. Ils conviennent parfaitement aux solives standard. À l’inverse, les sabots à ailes intérieures sont privilégiés lorsque l’espace est restreint, notamment pour des assemblages entre deux poutres très proches ou lorsque l’esthétique demande une discrétion totale des fixations. Ces modèles exigent une précision accrue lors de la pose, car l’accès aux trous de fixation devient plus complexe une fois la solive mise en place.
Sabots pour solives inclinées
Dans les charpentes complexes, comme les toitures à pentes multiples, l’usage de sabots spécifiques dits « à angle » est requis. Ces modèles épousent la pente de la solive tout en conservant une surface d’appui plane contre la poutre porteuse. Il est impératif de consulter les abaques du fabricant pour vérifier que la capacité portante n’est pas réduite par l’inclinaison, car la répartition des efforts sur les pointes change par rapport à une pose horizontale.
Le choix des fixations : un enjeu de sécurité majeur
Le sabot de charpente fonctionne uniquement s’il est correctement ancré. La qualité de l’acier du connecteur est secondaire si la nature des pointes utilisées ne garantit pas la résistance réelle de l’assemblage.
L’importance du clouage total vs partiel
La règle consiste à remplir systématiquement la totalité des trous prévus par le fabricant. Un clouage partiel, réalisé pour gagner du temps, réduit drastiquement la capacité de charge du sabot, parfois jusqu’à 50 % de sa valeur nominale. Chaque perforation est calculée pour équilibrer les forces de cisaillement et d’arrachement. Ignorer ces points, c’est accepter une sous-exploitation dangereuse du matériel et compromettre la rigidité de la structure.

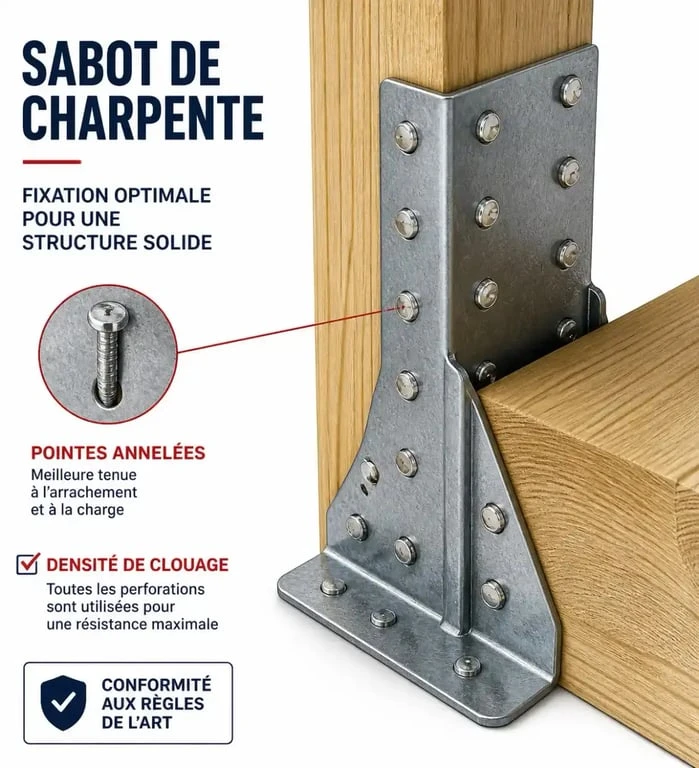

Pourquoi utiliser des pointes annelées
L’usage de vis classiques ou de pointes lisses est à proscrire pour la fixation des sabots. Les pointes annelées, grâce à leurs crénelages, offrent une résistance à l’arrachement supérieure. Lors de l’enfoncement, les fibres du bois se verrouillent dans les anneaux, créant une adhérence mécanique durable. Dans un environnement soumis aux variations hygrométriques, le bois travaille, se dilate et se rétracte. Seule une pointe annelée conserve sa tenue dans le temps, évitant le jeu structurel qui mène aux craquements ou aux affaissements.
La pose du sabot : éviter les pièges classiques
Une installation réussie demande une rigueur géométrique et une compréhension fine du comportement des matériaux. La pose ne se résume pas à clouer une pièce métallique.
Le respect de l’entraxe et des distances de bord
La fixation doit respecter les distances de bordure recommandées dans les documents techniques. Si les pointes sont placées trop près de l’arête de la poutre porteuse, le bois risque de se fendre, annulant l’efficacité de la fixation. De même, un mauvais alignement des sabots sur une file de solives entraîne une torsion indésirable de la structure. Il est conseillé de réaliser un tracé précis avant toute pose définitive.
Considérez chaque point de fixation comme une capsule de charge indépendante. Cette vision permet de mieux appréhender la répartition des forces : si une de ces unités de charge est mal installée, l’équilibre de la zone adjacente est compromis. Traiter chaque sabot comme une cellule de transfert d’effort autonome aide à anticiper les points de rupture et à optimiser la densité des fixations dans les zones où la concentration des contraintes est la plus élevée. Cette méthode garantit une homogénéité de la résistance structurelle sur l’ensemble de la charpente.
Normes et certifications : comment s’y retrouver ?
La sécurité d’une construction bois repose sur la conformité des matériaux. Les sabots de charpente doivent répondre à des exigences strictes.
Guide technique sur les connecteurs pour structures bois · Consultez les normes Eurocodes et DTU applicables pour la mise en œuvre et la résistance au feu des connecteurs métalliques dans la construction bois.
Le marquage CE et l’ETA
Tout sabot utilisé dans une structure porteuse doit répondre aux exigences du marquage CE, attestant qu’il a été testé selon des protocoles rigoureux. L’ETA (Agrément Technique Européen) fournit des données précises sur les capacités de charge dans diverses configurations. Utiliser un produit sans ces certifications revient à travailler sans garantie sur la pérennité de l’ouvrage. Avant tout achat, vérifiez la présence de ces mentions sur la fiche technique du produit, car elles constituent votre protection juridique et technique en cas de litige.
Entretien et durabilité des fixations métalliques
Bien que les sabots soient galvanisés pour résister à la corrosion, ils restent sensibles à leur environnement. Dans des zones très humides, comme les combles non ventilés, une oxydation peut apparaître sur le long terme.
Lors de chaque inspection quinquennale de la charpente, vérifiez l’absence de traces de rouille ou de jeu au niveau des fixations. Si une pointe semble avoir pris du jeu, il est nécessaire de renforcer l’assemblage avec une fixation additionnelle, en respectant les préconisations du fabricant. La durabilité de votre charpente dépend de la qualité des matériaux et de la vigilance apportée à ces éléments de liaison, souvent oubliés après la fin du chantier.
