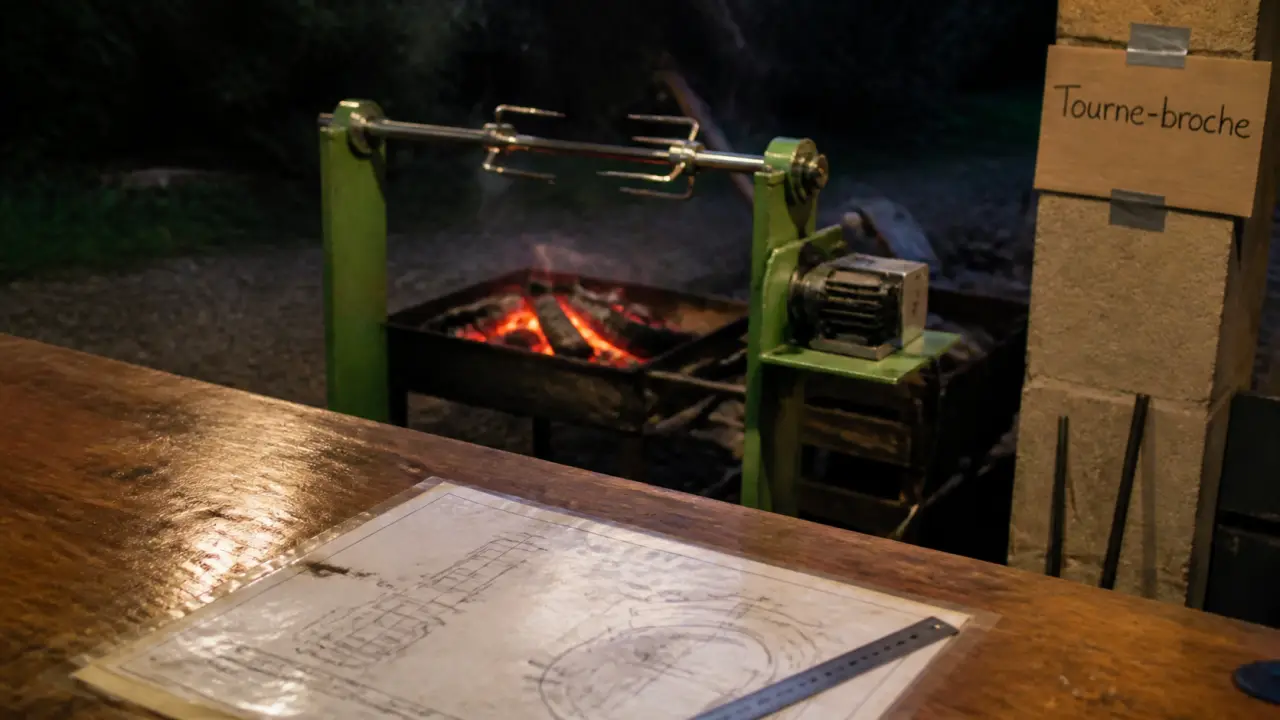

Tourne-broche maison : plan broche inox, moteur lent

Fabriquer un tourne-broche maison demande moins de pièces qu’on ne l’imagine, mais beaucoup de logique mécanique. Le bon plan doit d’abord répondre à trois questions : quel poids de viande faire tourner, à quelle distance du foyer, et avec quelle marge de sécurité pour le moteur, la broche et le châssis ? Une fois ces repères fixés, le projet devient un assemblage assez simple : deux supports solides, une broche inox, deux paliers bien alignés, une motorisation lente et une transmission protégée de la chaleur.

Table des matières

Définir le bon format avant de tracer le plan

Un tourne-broche pour un poulet ou une petite pièce n’a rien à voir avec un montage destiné à un agneau ou à un cochon de lait. Avant de couper le premier tube, fixez une charge cible réaliste. Pour un usage familial, une capacité de 12 à 20 kg suffit souvent. Pour un méchoui plus ambitieux, il faut plutôt raisonner sur 40 à 60 kg, voire davantage si vous recevez beaucoup.

Support fixe, châssis mobile ou version démontable

Le support fixe au sol est le plus stable, mais il impose un emplacement dédié. Le châssis métallique mobile est plus pratique si vous cuisinez dans différents endroits du jardin, à condition d’élargir les pieds et de bloquer les roulettes. La version démontable, avec tubes emboîtés et goupilles, est intéressante pour le stockage, mais elle doit rester rigide une fois chargée.

Pour un plan polyvalent, partez sur deux tréteaux métalliques reliés par une barre basse ou deux longerons. Un tube carré de 30 x 30 mm peut convenir à un petit montage, tandis qu’un 40 x 40 mm apporte une meilleure rigidité pour une charge importante. L’écartement au sol doit être généreux : viser 60 à 80 cm de largeur limite fortement le risque de basculement, surtout sur terrain irrégulier.

Les dimensions de base à prévoir

La longueur de broche dépend de la pièce à cuire et de l’espace nécessaire entre les supports. Pour un agneau, une broche de 150 à 200 cm est plus confortable qu’un axe trop court. Certains projets montent jusqu’à 2,5 mètres, mais plus la portée augmente, plus le risque de flexion devient important. Prévoyez aussi une hauteur réglable, par exemple entre 30 et 50 cm au-dessus du foyer selon l’intensité des braises.

Charge visée	Longueur de broche utile	Diamètre conseillé	Type de structure
10 à 15 kg	120 à 150 cm	20 mm	Tube 30 x 30 mm
20 à 30 kg	150 à 180 cm	25 mm	Tube 40 x 40 mm
40 à 60 kg	180 à 200 cm	25 à 30 mm	Châssis renforcé
Plus de 70 kg	Selon animal et foyer	30 mm minimum	Structure très renforcée

Tracer un plan coté simple mais exploitable

Un bon plan n’a pas besoin d’être un dessin industriel complexe. Il doit surtout montrer les cotes utiles : longueur totale, hauteur de broche, écartement des pieds, emplacement du moteur, position des paliers et zone du foyer. Dessinez au moins une vue de côté et une vue de dessus. Cela évite les erreurs classiques : moteur trop près des braises, pieds trop étroits, broche mal alignée ou transmission impossible à tendre.

Les éléments à placer sur le dessin

Sur la vue de côté, indiquez la hauteur minimale et maximale de la broche. Un réglage par tubes coulissants percés tous les 5 cm, verrouillés par goupilles, est simple et robuste. Sur la vue de dessus, marquez la largeur du châssis, la position du foyer et l’espace réservé au moteur. L’idéal est de garder le moteur à au moins 50 cm de la zone la plus chaude, avec un écran thermique si la chaleur radiante est forte.

Deux montants ou tréteaux porteurs, bien contreventés.
Deux paliers à semelle ou roulements adaptés au diamètre de broche.
Une broche centrale avec système de blocage de la viande.
Un moteur réducté placé hors chaleur directe.
Une transmission par chaîne, pignons ou cardan.
Des butées de sécurité pour empêcher la broche de sortir de ses appuis.

Pensez votre montage comme un ressort que l’on comprime : toute contrainte accumulée finit par se relâcher quelque part. Une broche légèrement tordue, un palier décalé de 2 ou 3 cm ou une viande mal centrée créent une tension invisible au départ, puis cette tension se transforme en vibration, échauffement ou calage moteur. Le vrai confort d’utilisation vient donc de la souplesse contrôlée du système : des appuis alignés, une transmission qui accepte un petit défaut sans forcer, et une structure assez rigide pour ne pas amplifier le balourd.

Choisir la broche, les matériaux et les fixations

La broche est la pièce la plus exposée : elle porte la charge, subit la chaleur et touche directement les aliments. Pour cette raison, l’inox 304 ou 304L est recommandé pour la partie en contact avec la viande. Il résiste bien à l’oxydation et convient mieux à un usage alimentaire qu’un acier de récupération non identifié.

Ce qu’il faut éviter près du foyer

Évitez les tubes galvanisés à proximité de la chaleur. Le zinc peut dégager des fumées toxiques lorsqu’il est fortement chauffé, et certaines températures autour d’un foyer dépassent largement ce qu’un matériau de bricolage standard peut supporter sans dégradation. Pour la structure hors contact alimentaire, l’acier peint peut convenir, mais uniquement avec une peinture haute température et loin des zones de cuisson directe.

La broche peut être ronde, carrée ou légèrement méplate. Une section ronde tourne facilement dans les paliers, mais la viande doit être bien verrouillée pour ne pas glisser. Une section carrée accroche mieux, mais demande des appuis adaptés. Dans tous les cas, ajoutez des pics à viande ou des fourches réglables serrées par vis. Le but est de rendre la pièce solidaire de l’axe, pas simplement posée dessus.

Récupération : économique, mais pas au hasard

La récupération permet de réduire le budget, notamment pour le châssis, les pignons, la chaîne ou les platines. Des pignons de vélo peuvent servir à une démultiplication simple, par exemple avec un petit pignon de 14 ou 16 dents côté moteur et un grand pignon de 42 à 48 dents côté broche, soit un rapport proche de 1:3. En revanche, ne récupérez pas n’importe quel tube pour la broche alimentaire. Gardez la récupération pour les pièces mécaniques non exposées aux aliments.

Dimensionner le moteur et la transmission

Le moteur idéal tourne lentement, régulièrement, et dispose d’un couple élevé. Pour une cuisson homogène, une vitesse de 3 à 6 tours par minute est un bon repère. Certains montages fonctionnent aussi entre 3 et 5 tours par minute. Plus la pièce est lourde et déséquilibrée, plus le couple nécessaire augmente.

Charge	Couple moteur indicatif	Puissance courante	Vitesse utile
10 à 15 kg	15 à 20 Nm	40 à 60 watts	3 à 6 tours par minute
20 à 30 kg	30 Nm ou plus	60 à 80 watts	3 à 6 tours par minute
40 à 60 kg	40 à 50 Nm	80 à 120 watts	3 à 5 tours par minute
Plus de 70 kg	80 à 100 Nm, voire 120 Nm minimum	Motorisation renforcée	Rotation lente et régulière

12V ou 220V : choisir selon l’usage

Un moteur 12V avec réducteur, par exemple issu d’un système robuste, est apprécié pour son côté pratique en extérieur avec batterie. Il faut toutefois vérifier le couple disponible et protéger les connexions. Le 220V peut être plus confortable pour un usage fixe, mais impose plus de vigilance : rallonge adaptée, protection contre l’humidité, câble éloigné du foyer et interrupteur accessible.

La transmission par chaîne et pignons est simple à fabriquer et facile à réparer. Elle permet de réduire la vitesse tout en augmentant l’effort transmis. Le cardan ou le flector tolèrent mieux de petits désalignements, mais demandent un montage plus propre. Dans tous les cas, évitez l’accouplement rigide si vous n’êtes pas certain de l’alignement : il transmet directement les défauts au moteur et peut provoquer une surchauffe.

Montage, essais et sécurité avant le premier méchoui

Le montage doit se faire à blanc avant soudure définitive si possible. Positionnez les paliers, glissez la broche, vérifiez qu’elle tourne librement, puis seulement ensuite fixez le moteur et la transmission. Une broche vide doit tourner sans point dur. Si elle force déjà à vide, elle forcera beaucoup trop avec 20 ou 40 kg de viande.

Découpez les tubes du châssis et préparez les platines de fixation.
Assemblez les pieds, puis contrôlez la stabilité sur sol plat et légèrement irrégulier.
Fixez provisoirement les paliers et contrôlez l’alignement de la broche.
Installez le moteur à distance du foyer, avec écran thermique si nécessaire.
Montez la chaîne, les pignons ou le cardan, puis testez la rotation à vide.
Chargez progressivement avec un poids d’essai avant d’utiliser une vraie pièce de viande.

Les contrôles qui évitent les mauvaises surprises

Avant la cuisson, vérifiez les goupilles, les butées, les vis de serrage des fourches et la tension de chaîne. La viande doit être centrée autant que possible pour limiter le balourd. Si le moteur ralentit à chaque demi-tour, ce n’est pas seulement un problème de puissance : cela peut venir d’un mauvais équilibrage ou d’une broche qui fléchit.

Prévoyez une zone de circulation claire autour du foyer, sans câble au sol ni enfant à proximité. Le moteur, les paliers et les poignées peuvent devenir très chauds par conduction ou rayonnement. Après usage, nettoyez la broche encore tiède avec soin, séchez-la, puis stockez-la à l’abri de l’humidité. Un entretien régulier des paliers et de la transmission prolonge nettement la durée de vie du tourne-broche.

Si votre budget est serré, la fabrication maison reste intéressante : on peut récupérer une partie de la structure, des pignons ou des platines, là où un kit prêt à l’emploi peut coûter beaucoup plus cher selon sa capacité. En revanche, ne faites pas d’économie sur la broche alimentaire, la stabilité du châssis et la motorisation. Ce sont précisément ces trois points qui transforment un bricolage fragile en équipement fiable pour plusieurs saisons.
