Lire un plan d’installation sans maîtriser chaque symbole de schéma électrique revient à naviguer en pleine mer sans boussole. Que vous soyez un bricoleur engagé dans la rénovation de votre tableau ou un futur professionnel de l’électrotechnique, la compréhension de ce langage graphique est le socle de toute intervention sécurisée. Ces représentations visuelles répondent à des conventions internationales strictes qui garantissent que le plan dessiné par un ingénieur sera interprété sans erreur par l’électricien sur le chantier.
A ne pas manquer : on vous a préparé Fiche mémo des symboles électriques — c’est gratuit, en fin d’article.
Pourquoi la normalisation des symboles est-elle indispensable ?
La diversité des composants électriques impose une standardisation rigoureuse. Sans elle, la confusion entre un simple interrupteur et un disjoncteur différentiel peut entraîner des conséquences graves pour la sécurité des personnes. Les organismes de normalisation assurent cette cohérence indispensable au secteur.
Les instances de référence : IEC, NF et IEEE
Le secteur s’appuie sur les travaux de la Commission Électrotechnique Internationale (IEC). En France, ces normes sont transposées sous l’appellation NF EN. Ces standards définissent avec précision la forme et la signification de chaque trait. Une ligne droite représente un conducteur, tandis qu’un cercle ou un rectangle désigne un récepteur ou une protection. L’objectif est l’interopérabilité : un schéma conçu en Allemagne doit être lu et maintenu par un technicien en France sans ambiguïté.
Sécurité et maintenance simplifiée
Utiliser les bons symboles facilite le dépannage. La rapidité d’intervention dépend de la clarté du dossier technique. Un schéma électrique conforme permet d’identifier immédiatement les points de coupure, les zones de protection et le cheminement des câbles. Cela réduit le temps de recherche de panne et limite les erreurs de manipulation sur les équipements sensibles.

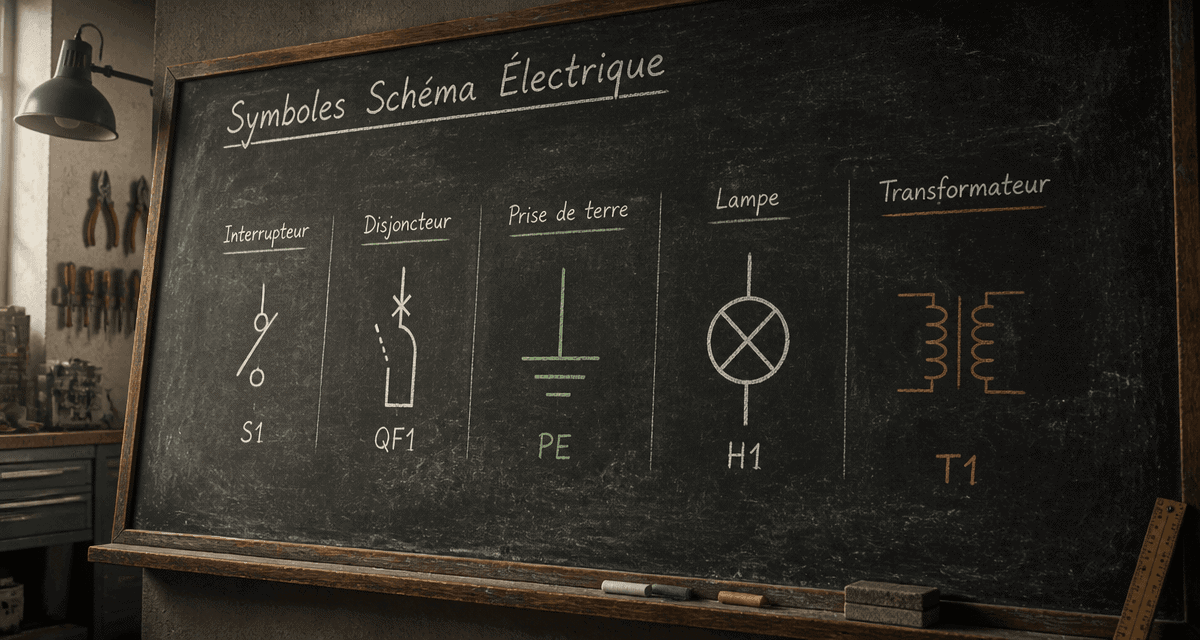

Tableau récapitulatif des symboles électriques courants
Pour s’y retrouver dans la variété des composants, voici un tableau regroupant les éléments les plus fréquemment rencontrés sur les plans architecturaux et les schémas de câblage domestiques.
| Composant | Description du symbole | Fonction principale |
|---|---|---|
| Disjoncteur | Trait interrompu par une croix ou un symbole de bascule | Protection contre les surcharges et courts-circuits |
| Interrupteur différentiel | Similaire au disjoncteur avec un tore de détection | Protection des personnes contre les fuites de courant |
| Prise de courant | Demi-cercle avec deux ou trois traits sortants | Point de connexion pour les appareils mobiles |
| Interrupteur simple | Cercle avec un trait oblique mobile | Commande manuelle d’un circuit d’éclairage |
| Point lumineux | Croix inscrite dans un cercle | Récepteur final comme une ampoule ou un luminaire |
| Transformateur | Deux boucles entrelacées ou deux cercles tangents | Modification de la tension électrique |
Déchiffrer la complexité : des composants passifs aux semi-conducteurs
Au-delà de l’installation domestique, le symbole de schéma électrique s’aventure dans le domaine de l’électronique de puissance et de l’automatisme. Ici, la précision du tracé est chirurgicale.
Résistances, condensateurs et bobines
Ces éléments forment la base de tout circuit. La résistance est représentée par un rectangle selon la norme européenne ou une ligne en dents de scie pour la norme américaine. Le condensateur se manifeste par deux barres parallèles symbolisant ses armatures. La bobine ou l’inductance est dessinée sous forme de boucles successives, rappelant l’enroulement du fil de cuivre.
Le rôle des semi-conducteurs
La diode et le transistor ont transformé l’électricité moderne. Le symbole d’une diode, un triangle pointant vers une barre, indique le sens unique de passage du courant. Inverser une diode sur un schéma peut détruire une carte électronique lors de la mise sous tension. Le transistor, avec ses trois pattes (base, collecteur, émetteur), utilise des flèches internes pour distinguer les types NPN ou PNP.
Dans la conception de schémas complexes, la précision du tracé demande une finesse extrême. Chaque détail compte : l’orientation d’une flèche, l’épaisseur d’un trait ou la présence d’un point de jonction modifie la fonction du circuit. Cette rigueur graphique traduit une intention technique en réalité physique, où le concepteur guide la main du monteur avec l’exactitude d’un artisan utilisant son outil sur un mécanisme complexe.
Les différents types de schémas pour une lecture efficace
Il ne suffit pas de connaître chaque symbole individuellement, il faut comprendre le contexte de chaque document technique.
Le schéma unifilaire
C’est la version simplifiée, utilisée pour les tableaux électriques. On y représente l’ensemble des conducteurs par un seul trait, avec des petits traits obliques indiquant le nombre de fils réels (phase, neutre, terre). C’est le document idéal pour obtenir une vue d’ensemble de la distribution de puissance dans un logement ou un bâtiment industriel.
Le schéma multifilaire
Plus détaillé, il représente chaque conducteur individuellement. On y voit précisément où se connecte chaque fil sur les bornes des appareils. Ce type de plan est indispensable lors de la phase de câblage ou pour effectuer des mesures de tension précises durant un diagnostic technique.
Le plan architectural (ou d’implantation)
Ce document projette les symboles électriques directement sur le plan de la maison. On y voit l’emplacement des prises, des interrupteurs et des points lumineux dans chaque pièce. Contrairement au schéma de principe, il ne montre pas les liaisons entre les fils, mais indique où les équipements doivent être installés pour le confort des utilisateurs.
Erreurs courantes et bonnes pratiques de lecture
Même avec un tableau de référence, certaines confusions persistent. L’une des erreurs fréquentes concerne les symboles de terre et de masse. Bien qu’ils se ressemblent, leur fonction diffère : la terre est une protection de sécurité reliée au sol, tandis que la masse est une référence de potentiel pour le circuit électronique.
Une autre source d’erreur réside dans la lecture des contacts. Un contact « Normalement Ouvert » (NO) signifie que le courant ne passe pas tant qu’on n’actionne pas l’appareil. À l’inverse, un contact « Normalement Fermé » (NF) laisse passer le courant au repos. Inverser ces deux notions sur un schéma de commande peut provoquer des démarrages intempestifs ou empêcher l’arrêt d’une machine en urgence. Vérifiez toujours la nomenclature jointe au schéma, qui liste les références précises des composants.
Gardez à l’esprit que les normes évoluent. Si vous travaillez sur une installation ancienne, vous pourriez rencontrer des symboles obsolètes. Dans ce cas, une comparaison avec les standards actuels ou la consultation de guides historiques est nécessaire pour ne pas commettre d’impair lors d’une mise en conformité aux normes NF C 15-100.
